SM반응공정 ‘응축수 정제 시스템’ 개선을 통하여 에너지 및 폐수처리 비용을 절감하고자 함
|
| |
개발 배경 |
● 응축수 정제 시스템
1) SM 반응용으로 사용되는 희석스팀 응축수 中 TOC1)를 제거하는 시스템
2) 분별증류로 응축수 中 TOC를 제거하며, TOC가 제거된 응축수는 보일러 및 공정 스팀생산용으로 사용됨
● 現 응축수 정제 시스템의 문제점
1) 에너지 사용량이 많음
- 응축수 120톤/시간 정제 시 스팀 12톤/시간 사용
2) 정제된 응축수 중 30톤/시간은 폐수처리장으로 보내짐
정제 응축수 사용기준
(Max. ppm)
| 구분 |
D.K |
폐수처리장 |
Boiler |
Process |
S.N |
C.W |
| TOC |
5 |
20 |
5 |
5 |
5 |
1.5 |
| 탁도(SS2)) |
10 |
300 |
10 |
10 |
3 |
0.1 |
* 당사 정제 응축수는 TOC: 5ppm, 탁도(SS): 10ppm으로 관리됨
1) TOC: Total Organic Compound
2) 탁도(SS): Suspended Soild
3) ACF: Activated Carbon fiber(스팀 투입 시 흡착된 TOC가 제거됨)
|
| |
개발 내용 |

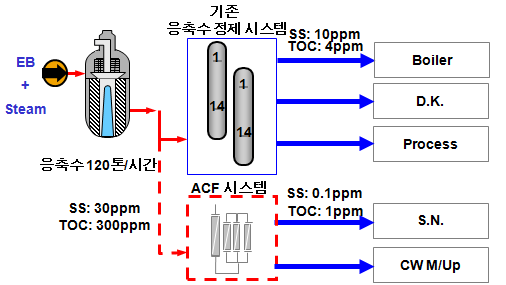

● 투자 후 Scheme
● 기존 응축수 정제 시스템 vs. ACF3) 시스템(Pilot Test 결과)
| 항목 |
기존 시스템(1기당) |
ACF 시스템 |
| 응축수 처리량 |
40톤/시간 |
40톤/시간 |
| 스팀 사용량 |
4.0 톤/시간 |
0.5 톤/시간(Backwash용) |
| 처리 후 TOC |
4.4ppm |
1ppm |
| 처리 후 탁도(SS) |
10ppm |
0.1ppm |
| 청소/재생 주기 |
4회/년 |
1회/년 |
|
| |

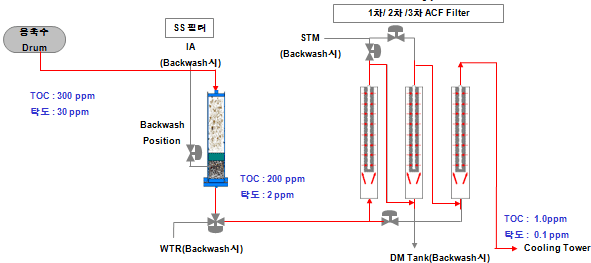

(보조1) ACF System 계략도 |
|
응축수 중 SS를 제거한 후 ACF Filter에서 TOC를 흡착 & 제거 (1System은 2Set로 구성되며, 1기 운전 시, 1기 Back Wash 후 Stand By)
|
● 특이 사항
1) Backwash를 통하여 Filter 성능을 유지함( 50분 운전/10분 Backwash)
- SS필터 : Backwash시 Air Bubble 에 의해 Filter 내 SS 제거
- ACF : Backwash시 Steam을 이용, ACF에 흡착된 TOC 제거
2) 모든 처리 과정 및 Backwash과정은 전자동으로 이루어짐.
3) 년 1회 재생시 Spare Set 사용(Spare Set 업체 제공)
- Life Time : Filter 2 set/12년 Guarantee (1 set당 5회 재생 가능)
● 필터 특징
SS 필터
1) 폴리에스테르로 구성된 가변 Filter로 SS를 제거
2) Air & Water를 이용한 자동Backwash가 가능함
ACF 필터
1) ACF를 이용한 필터로 Pre Size 2.3 nm
2) 년 1회 재생을 통한 성능 회복(초기 흡착 능력 유지)
|
| |
 |
| |

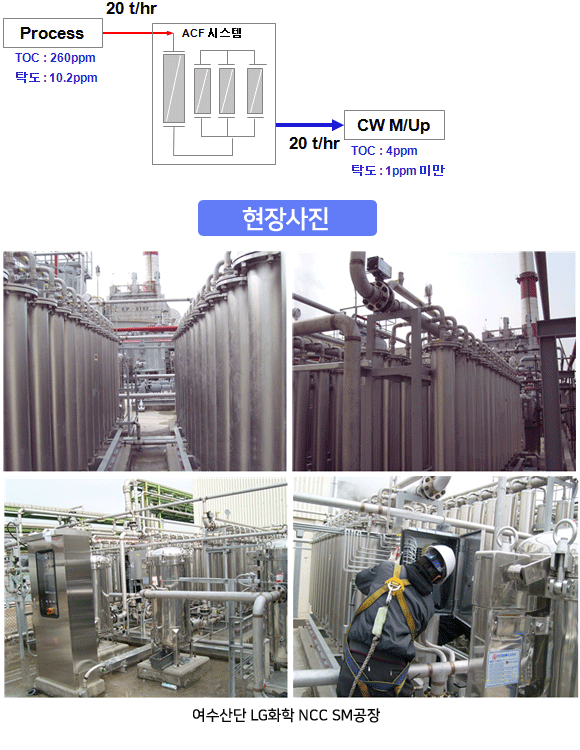

: 공장 대정비 기간 노후화 ANF Filter 80EA 교체 실시하여 ACF System Service 中
|
| |
◆ ACF System Feed

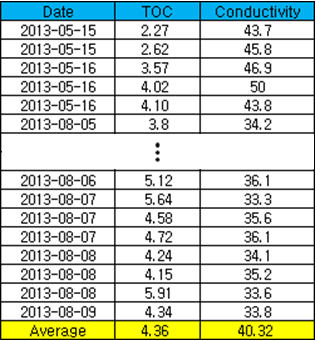

◆ 처리수 Spec.
|
| |

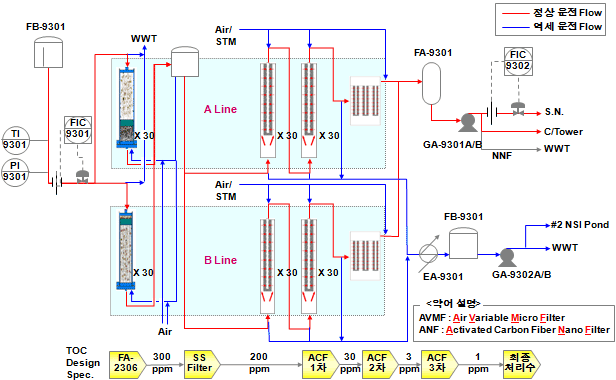

(보조1) 응축수 정제 시스템 현장 Scheme |
Condensate 중 SS를 제거한 후 ACF Filter에서 TOC를 흡착, 제거함
|
 |
| |
| |

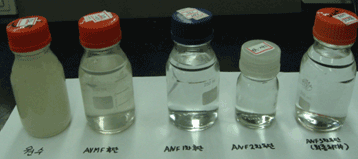

(보조2) ACF System 처리수 샘플 |
|
< 응축수 정제 시스템 샘플 >
|
| 구분 |
공정 응축수 |
AVMF 후단 |
ANF 1차 Out |
ANF 2차 Out |
ANF 3차(최종) |
| TOC(ppm) |
350 |
220 |
70 |
20 |
4 |
| 샘플 성상 |
 |
 |
 |
 |
 |
|
| |
|
